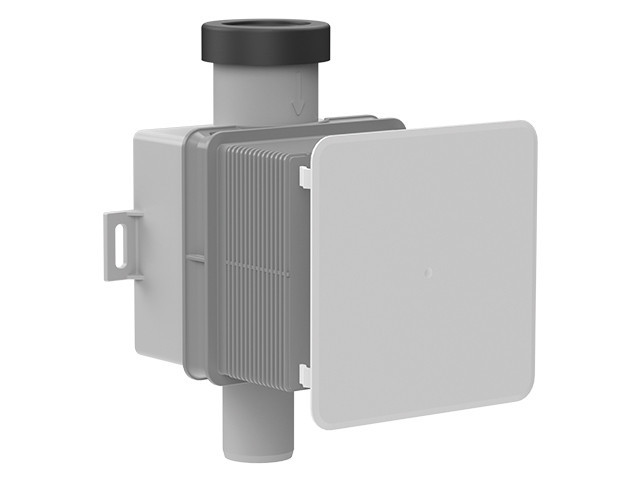

Сифон для дренажу кондиціонерів із сухим затвором Hutterer&Lechner HL138N

Сифон HL138N – оновлена ​​версія популярної моделі HL138.

Проста установка:

Поліпшено положення впускної труби та випускного патрубка на корпусі зливу. У нових HL138N вони збігаються. Ця модифікація полегшує монтаж впускних і випускних труб, оскільки їх можна встановлювати вертикально (без усунення).

Простота обслуговування:

Нова форма сифонного картриджа забезпечує високий рівень зручності використання завдяки потопленим ручкам. Сифонний картридж можна легко вставити в корпус/корпус сифона і знову зняти без інструментів. Крім того, сифон сконструйований таким чином, що при видаленні вода не може витекти. Це вдосконалення забезпечує швидку, легку та чисту установку та очищення пастки.

Найкраще приховування:

Після завершення обробки поверхні стіни кришка фіксується в корпусі або укороченому будівельному захисті за допомогою пружинних затискачів, приховуючи таким чином картридж сифона. Кришка, яка тепер на 5 мм більша з кожного боку, забезпечує найкраще покриття.

Додаткова інформація:

• Продуктивність дренажу згідно з DIN 19541 також не змінилася: 120 л/год.
• Увага! Новий та старий картриджі несумісні.
• Всі інші компоненти, такі як ущільнення заглушки, кришка відсіку та перехідник гігієнічного підключення залишаються незмінними.

Конструктивні особливості:

• Матеріал: поліпропілен (корпус) та ABS (декоративна кришка);
• З'єднання: Ø 20-32 мм;
• Випуск: DN32;
• Висота гідрозатвору: 50 мм;
• Мінімальна глибина монтажу 60 мм;
• Пропускна спроможність: 120 л/год.

Комплектація:

• Корпус (арт. HL138NK);
• Еластична прокладка ущільнювача для підключення труб діаметром Ø20- Ø32 мм (арт. HL01096D);
• Картридж сифону з гідрозатвором та запохозапіруючою пластиковою кулькою (арт. HL0138.3EN);
• Будівельна заглушка (арт. HL0138.1E);
• Декоративна кришка (арт. HL0138.2E)

Корпус HL 138 із заглушкою встановлюється вертикально у поглибленні стіни. Дренаж від кондиціонера зливається в знімну касету сифона, яка з'єднана з ним герметично за допомогою еластичних ущільнювачів. У касеті знаходиться гідрозатвор і запахозапірний клапан у формі кульки, які запобігають потраплянню запахів каналізації до приміщення. За потреби касета легко виймається для промивання або заміни. Декоративна кришка сифона просто відкривається, що робить його зручним в обслуговуванні.

Монтаж:

Схема правильного розташування:
