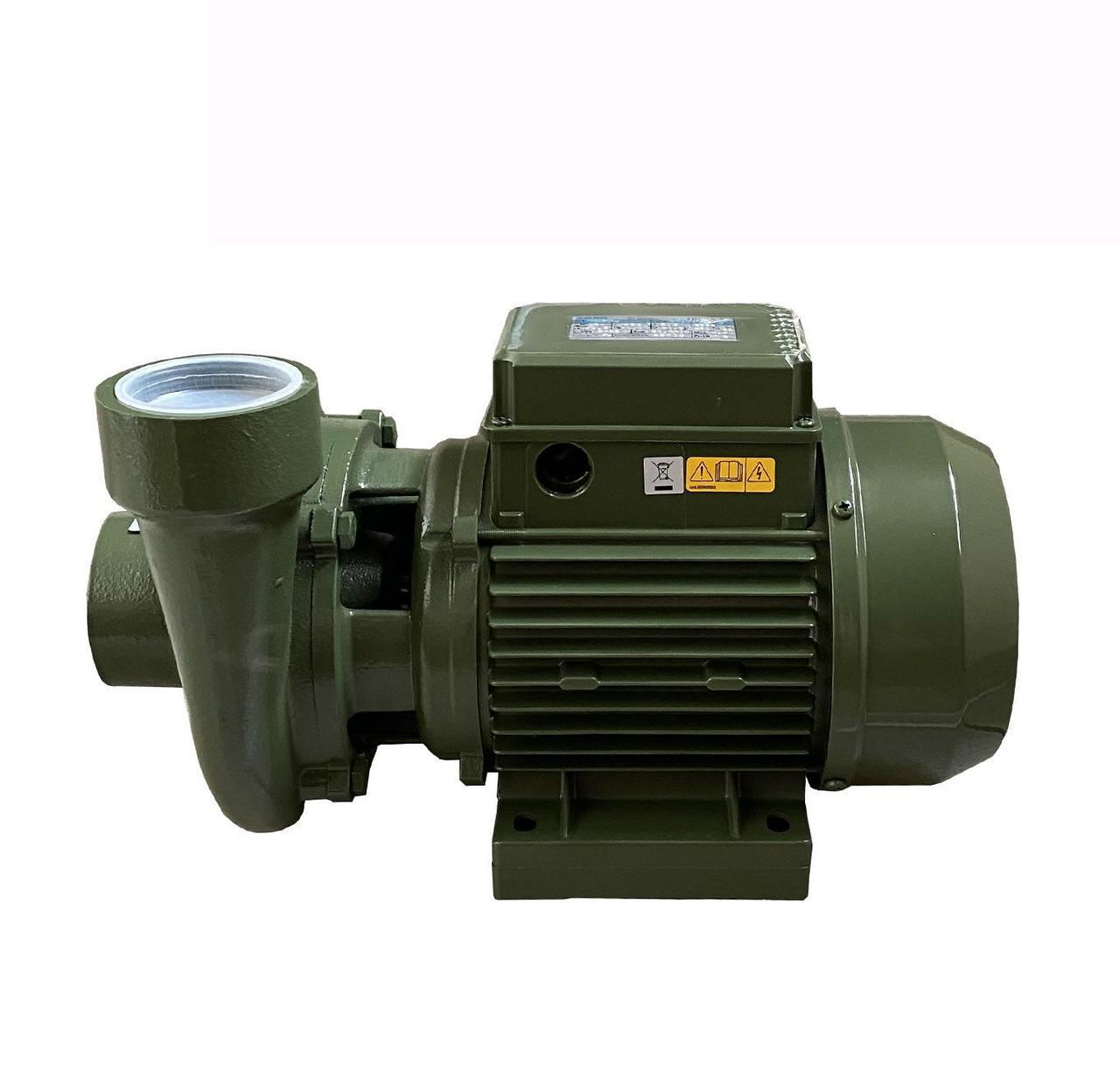

Насос відцентровий SAER BP-4 1,1 кВт (32,0 м3/год, 22 м) однофазний | 000019018

Принцип роботи
Насоси серії BP - це зовнішні одноступінчаті відцентрові насоси, які володіють малим і середнім напорами і високою продуктивністю.
У цих насосах робоче колесо посаджено безпосередньо на вал двигуна. Тиск рідини збільшується безпосередньо в корпусі насоса. Гідродинамічна форма робочого колеса забезпечує найменші гідравлічні втрати і сприяє підвищенню тиску, завдяки особливій конструкції лопатей.
Область застосування.
Насоси застосовуються для автоматичних установок водопостачання, для зрошувальних установок і для подачі води з озер і резервуарів.
Завдяки гідродинамічної формі робочого колеса та спіралеподібні каналу з великим проходом, ці насоси придатні для подачі також забруднених рідин.

Насос відцентровий BP-4 1,1 кВт SAER (32,0 м3/год, 22м)

Подача до 32,0 м3/год.

Напір до 22 м.

Температура перекачується рідини -15 °С до !70 °С

Максимальний робочий тиск: 6 bar.

Максимальна температура навколишнього середовища 40 °С.

Механічне ущільнення - з кераміки і графіту

Вал ротора - нержавіюча сталь AISI 402В

Робоче колесо – латунь

Корпус двигуна охолоджується вентилятором, опори вала ротора - шарикопідшипники, вільно доступні для обслуговування.

Однофазні двигуни забезпечені робочим конденсатором.

Ступінь захисту двигуна IP44 ( IP55 за запитом)

Клас ізоляції F.

Корпус насоса – чавун

Напруга: 230V-50Hz - для однофазних двигунів, 230/400V-50Hz - для трифазних двигунів.

Манометрична глибина всмоктування до 8 метрів; для глибини понад 5 м рекомендується монтувати діаметр всмоктувальної магістралі більше ніж діаметр всмоктуючого патрубка насоса.
Усмоктувальна труба повинна бути герметичною і для отримання робочих параметрів згідно з зазначеними в каталозі, повинна мати такі мінімальні розміри:
DN (діаметр всмоктування. патрубка насоса) - 2"
DN (діаметр всмоктувальної магістралі) - 80 мм, 100 мм

Всмоктуючий і напірний патрубок - різьбові, діаметр - 2"

На всмоктуючому патрубку рекомендується встановлювати зворотний клапан.


Установка.
Насос може бути встановлений як в горизонтальному, так і у вертикальному положенні. При вертикальній установці двигун повинен бути розміщений зверху корпусу насоса.
