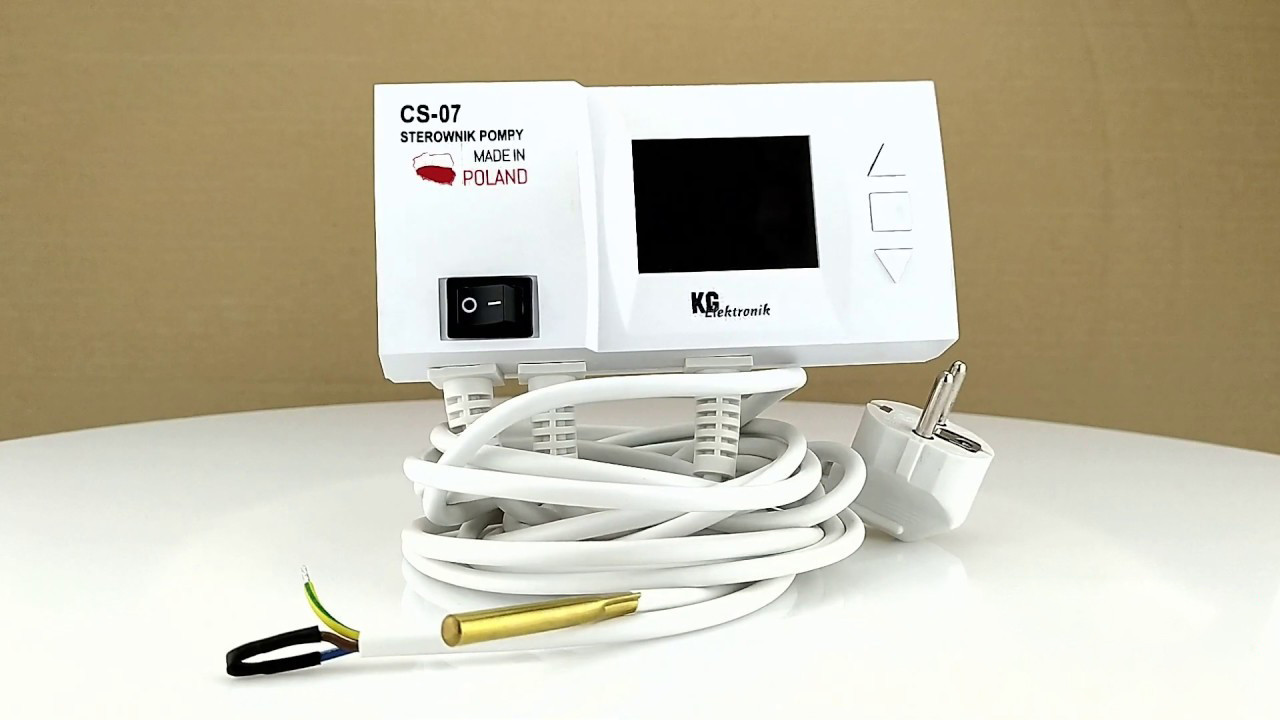

Автоматика контролер насоса опалення KG Elektronik CS-07

Контролер CS-07 призначений для керування циркуляційним насосом для води ЦО. Завдання регулятора полягає в запуску насоса в тому разі, якщо температура перевищить бажаний показник, а також у вимкненому насосі в разі охолодження котла (внаслідок вимкнення). Дає змогу це попередити роботу насоса без потреби і заощадити електроенергію (економія залежить від ступеня експлуатації котла, може скласти навіть 60%), а також продовжити життя насоса.

Завдяки цьому підвищується рівень надійності насоса і знижуються витрати, пов'язані з її експлуатацією. Контролер обладнано системою запобігання застою насоса ЦО - так званим анти-стопом. Приблизно кожні 15 днів насос вмикається на 15 секунд. Додатковим захистом системи є функція захисту від замерзання води (антифриз). При падінні температури нижче 5°C насос ЦО працює безперервно.

Переваги та особливості

Керування насосом для циркуляції води центрального опалення
Контролер керує роботою насоса в зазначеному діапазоні температур
Пристрій дає можливість регулювати температуру ввімкнення і вимкнення насоса
Економія енергії до 60%
Збільшує термін роботи насоса
Функція антистоп і система, що запобігає замерзанню
Сигналізація - сигналізує про надмірно високу температуру котла
Обслуговування контролера

Задану температуру запуску насоса можна змінити, утримуючи кнопку (вхід у меню), на дисплеї має висвітитися миготлива буква С, у цей момент можна змінити налаштування температури за допомогою кнопок. Після закінчення декількох секунд контролер сам переходить у робочий режим і відображатиме на дисплеї поточну температуру в котлі.

Ручна робота

Ця функція дає змогу перевірити справність під'єднаного насоса шляхом одночасного натискання на кнопки. Повторне натискання на кнопки вимкне насос.

Гістерезис

Між температурою входу в цикл запуску контролера і температурою повернення в режим очікування існує різниця. Гістерезис контролера CS-07 становить 2 градуси. Наприклад, після встановлення температури 50 °C насос запускається після перевищення температури 50 °C, а вимикається - коли температура впаде до 48 °C.

Сигналізація

Контролер обладнаний звуковою сигналізацією занадто високої температури в котлі 90 °C.

Технічні характеристики

• Потужність: 230/50Hz +/-10%
• Споживання потужності: 2 Вт
• Температура навколишнього середовища: -10 до 50 °C
• Вихідне навантаження насоса: 100 Вт
• Діапазон вимірювання температури: 0 до 99 °C
• Діапазон налаштувань температури: 5 до 80 °C
• Температурна стійкість датчика: -10 до 120 °C
• Довжина кабелю датчика: 1.2 м
