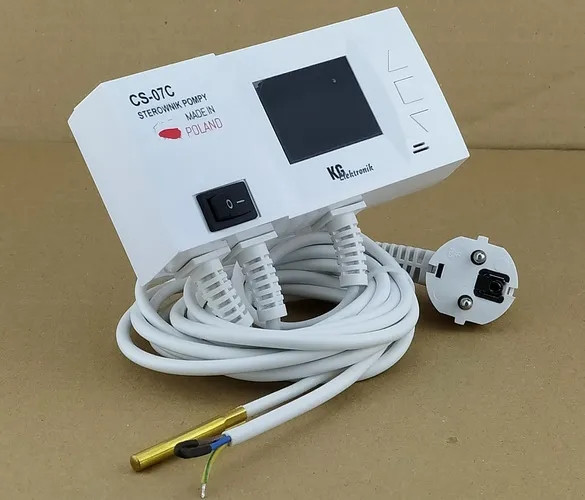

Автоматика контролер насоса опалення KG Elektronik CS-07C

Контролер CS-07C може використовуватися як термостат або контролер насоса для теплої підлоги. Прилад дає змогу регулювати температуру ввімкнення та вимкнення насоса. Насос запускається після перевищення заданої користувачем температури ввімкнення (O) і вимикається після перевищення заданої теператури вимкнення (U).

CS-07C обладнано функцією анти-стоп, яка запобігає застою насоса поза опалювальним сезоном, запускаючи її на близько 15 секунд кожні 14 днів. Наступною потрібною функцією контролера є звукова сигналізація, яка повідомляє про дуже високу температуру. Сигналізація запускається в разі, якщо температура, де встановлено датчик, перевищить (90 °C). Контролер обладнаний також системою запобігання замерзанню і запускає насос у разі, якщо температура впаде нижче 5 °C. Нижче цього показника температури насос працює безперервно.

Обслуговування контролера

Задану температуру запуску насоса можна змінити, утримуючи кнопку (вхід у меню), на дисплеї має висвітитися миготлива літера O, у цей момент можна змінити налаштування температури за допомогою кнопок. Після закінчення кількох секунд контролер сам переходить у робочий режим і відображатиме на дисплеї поточну температуру. Температуру вимкнення насоса дає змогу змінити кнопка , для цього необхідно її натиснути і притримати (вхід у меню) до того моменту, поки на екрані не висвітиться миготлива буква U, у цей момент можна змінити налаштування температури за допомогою кнопок.

Ручна робота

Ця функція дає змогу перевірити справність під'єднаного насоса шляхом одночасного натискання на кнопки. Повторне натискання на кнопки вимкне насос.

Гістерезис

Між температурою входу в цикл запуску контролера і температурою повернення в режим очікування існує різниця. Гістерезис контролера CS-07C становить 2 градуси. Наприклад, після встановлення температури 50 °C насос запускається після перевищення температури 50 °C, а вимикається - коли температура впаде до 48 °C.

Функції контролера

U - температура вимкнення насоса, термостата тощо, O - нижня межа ввімкнення насоса/термостата.

Технічні характеристики

• Потужність: 230/50Hz +/-10%
• Споживання потужності: 2 Вт
• Температура навколишнього середовища: -10 до 50 °C
• Вихідне навантаження насоса: 100 Вт
• Діапазон вимірювання температури: 0 до 99 °C
• Діапазон налаштувань температури: 10 до 75 °C
• Температурна стійкість датчика: -10 до 120 °C
• Довжина кабелю датчика: 1.2 м

Спосіб монтажу

Монтаж має здійснювати особа, яка має відповідні дозволи для роботи з електромережею! Датчик має бути розміщений на виході з котла за допомогою затискного хомута і захищений від впливу зовнішніх факторів ізоляційною стрічкою (не можна поміщати контролер у будь-якій рідині). Кабель живлення насоса має бути під'єднаний так: синій і коричневий - 230 В, жовто-зелений (захисний) має бути під'єднаний до маси.
