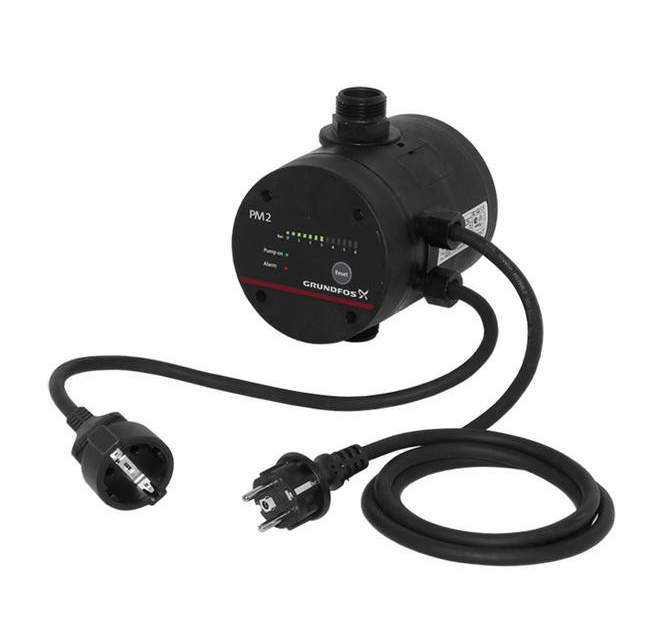

Контролер реле тиску Grundfos PM 2 96848740

Контроллер давления Grundfos PM 2 призначений для автоматичного включення та відключення насоса в залежності від споживання води, а також забезпечує захист від "сухого ходу" і "циклічності" для підвищення безпеки. Використовується в системах водопостачання і установках для забора та утилізації дощової води в:

• односімейних будинках;
• багатоповерхових будинках;
• літніх будинках і дачах;
• в садівництві;
• в сільському господарстві.

Робочі рідини

Чисті, нев'язкі, неагресивні і вибухобезпечні рідини, які не містять абразивних часток або волокон, котрі можуть показувати механічні або хімічний вплив на модуль. Наприклад:

• вода для комунальних потреб;
• дощові води.

Принцип роботы

• Режим 1

Контролер включає насос при падінні тиску в системі нижче тиску пуску - регулюється в діапазоні від 1.5 до 5 бар з кроком 0.5 бар, і вимикає насос при припиненні витрати.

• Режим 2 - для роботы с зовнішнім гідробаком

Контролер включає насос при падінні тиску в системі нижче тиску пуску - регулюється в діапазоні від 1.5 до 5 бар з кроком 0.5 бар, і вимикає насос при досягненні тиску вимикання - тиск включення плюс 1 бар. В цьому режимі насос працює як зі звичайним реле тиску, але з додатковим захистом від сухого ходу і циклічності. Даний режим значно знижує кількість робочих годин насоса в установках з гідробаком.

Функції

• Захист від "сухого хода"

Автоматично зупиняє насос в разі сухого ходу. Захист від сухого ходу працює по-різному в режимах залива і експлуатації.

• Сухий ход при заливі

Якщо PM 2 виявляє відсутність тиску і витрати протягом 5 хвилин після його підключення до джерела електроживлення і запуску насоса, відбувається активація аварійного сигналу сухого ходу. Тоді дозволяється автоматична заливка насоса.

• Сухий ход при експлуатації

Якщо PM 2 виявляє відсутність тиску і витрати протягом 40 секунд під час експлуатації насоса, відбувається активація аварійного сигналу сухого ходу.

• Автоматична перезагрузка

При ввімкненій функції автоматичного перезавантаження скидання аварійних сигналів циклічності і сухого ходу буде виконуватися автоматично. Функція активується по необхідності.

• Антіциклічність

Якщо в системі є незначний витік або неповністю закритий кран, PM 2 буде періодично включати і вимикати насос. Щоб уникнути частих періодичних включень і виключень насоса функція антициклічності зупинить насос і зареєструє аварію. Дану функцію можна відключити.

• Максимальний час безперервної роботи 30 хвилин

Якщо дана функція включена, насос буде зупинено через 30 хвилин безперервної роботи. Ця функція призначена для запобігання непотрібного споживання води і електроенергії, тобто в разі розриву трубопроводу або значних витоків. Ця функція активується в разі потреби.

Особливості і переваги

• Зручний для користувача інтерфейс. PM 2 оснащені зручним для користувача інтерфейсом зі світловими індикаторами:
  • живлення включено
  • насос працює
  • аварійний режим
  • індикація поточного тиску у системі
• Произвольное положение в установке. Положение PM 1 и PM 2 в установке может быть произвольным, то есть вертикальным, горизонтальным или под углом. Это позволяет использовать данное оборудование в ограниченном пространстве и в имеющейся трубной обвязке.
• Обертові приєднувальні патрубки. & Nbsp; Випускний патрубок модулів PM може повертатися на 360 ° для зручності монтажу.
• Вбудований гідробак об'ємом 0.1 л.
• PM 2 можна адаптувати до існуючої установці. За допомогою DIP перемикачів під передньою панеллю можна налаштувати режим роботи, тиск включення, а також активувати додаткові захисні функції.
