Регулятори редуктори тиску води Honeywell Resideo Braukmann D05FS-1/2A

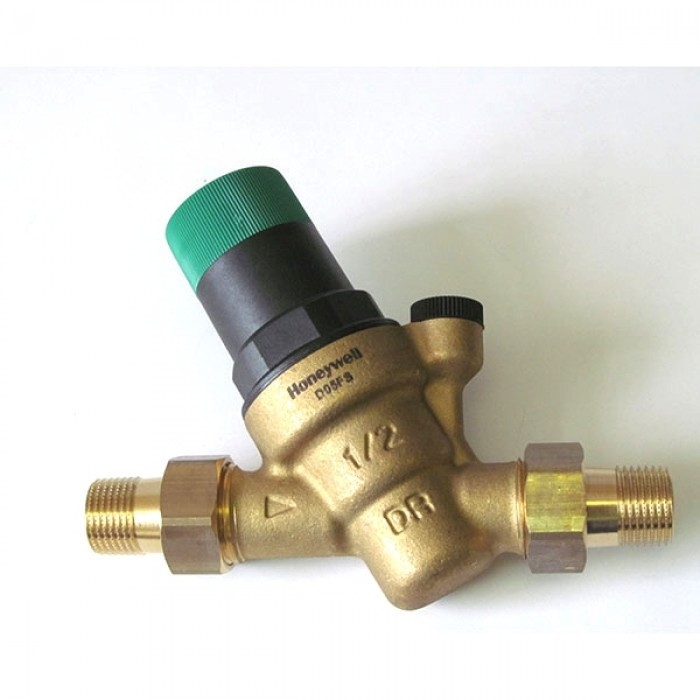

Honeywell D05FS-1/2A Resideo Braukmann редуктор тиску води

Редуктор тиску води Honeywell D05FS зі збалансованим сідлом застосовують для промислових та побутових систем. Основне призначення регулюючого клапана D05FS - зниження тиску та недопущення виходу з ладу систем, що знаходяться в трубопроводі. Додаткові переваги використання подібних клапанів зниження тиску води - зменшення витрати води, а також зниження шуму води в трубопроводі. Регулятор тиску Honeywell D05FS дає змогу підтримувати постійний рівень напору води. Причому перепади впускного тиску ніяк не будуть впливати на випускний. Корпус клапана Honeywell Resideo Braukmann D05FS-1/2A виготовлений із червоної бронзи, а вкладиш виконаний із полімеру. У корпусі передбачено підключення манометра (через отвір G1/4"). Усередині знаходиться вбудований сітчастий фільтр з коміркою 1 мм. Щоб встановити потрібний випускний тиск, достатньо повернути регулювальну ручку. На ручці нанесені цифри, які насправді відповідають випускному тиску. не контактує з водою Невеликі габарити і незначна вага є додатковими перевагами Клапан має збалансоване сідло Завдяки функції InService можна проводити обслуговування регулятора Honeywell D05FS не виймаючи його з трубопроводу.

Робота регулятора Honeywell D05FS-1/2A полягає у врівноважуванні дій регульованої пружини та діафрагми Коли вихідний тиск води падає, разом з ним і знижується натиск діафрагми, тоді пружина тисне на діафрагму і відкриває клапан Вихідний тиск буде збільшуватися, поки не буде досягнуто рівноваги між пружиною та діафрагмою. вхідного тиску не чинить впливають на вихідний тиск.

Встановлення регулятора тиску Honeywell D05FS необхідно виконувати після фільтру тонкого очищення. Для належного ТО та обслуговування потрібно передбачити вільний доступ до обладнання. Після клапана бажано залишити трубу завдовжки не менше 5 діаметрів даного приладу. та побуті. Його доцільно встановлювати у випадках, коли:

• статичний тиск в системі перевищує допустимий
• необхідно безліч зон тиску в одній системі (наприклад, потрібен регулятор тиску на кожному поверсі)
• потрібно прибрати перепади і необхідний постійний рівень тиску при використанні насосів

Особливості:

• вихідний тиск встановлюється ручкою налаштування
• встановлений тиск відображається на шкалі налаштування
• настроювальна пружина не входить у контакт з водою
• вставка клапана з високоякісного синтетичного матеріалу може повністю змінюватися
• збалансоване за тиском сідло клапана - коливання вхідного тиску не впливають на вихідний тиск
• мала маса
• Габарити (ш/в/г) див: 15х12.2х3.2 (ширина з американками)

Конструкція:

• корпус з отвором під манометр
• різьбові фітинги з латуні
• вставка клапана з діафрагмою та сідлом клапана
• пружинна склянка зі шкалою та ручкою налаштування
